行驶自动全景录像，泊车远程手机看护

车护通——轿车全景智能看护系统

        车护通——轿车全景智能看护系统（产品注册商标“车护通”），是北京酷信通科技有限公司推出的一套技术水平领先、性能优良的轿车安防和车联网二合一系统，能帮助广大车主免除行车和停车中生命财产安全方面的烦恼，享受车联网带来的便利，是私家车主行车和停车的好帮手。

        独特功能：手机看车、实时路况、每日新闻、周边餐馆、周边油站、遇劫呼救、电子导航。

点击查看车护通各车型安装实例

点击查看车护通安装门店

 主要功能

• 远程看车及剐蹭视频告警—— 手机时刻在看护着您的爱车

       您可随时随地用3G手机或电脑查看爱车四周的当前状况；当有人恶意剐车或发生其它车辆刮蹭时，智能看护系统可提醒您用手机查看爱车周边情况。特别是您临时非法停车（这肯定是您的错，也是极易招致车辆损伤或贴条的冒险行为），您可以设置成告警状态，当警察要贴条子或小区居民要给您爱车挂彩时，您立即得到告警，您可马上赶回车边和其沟通，可避免事态向恶性方向发展。

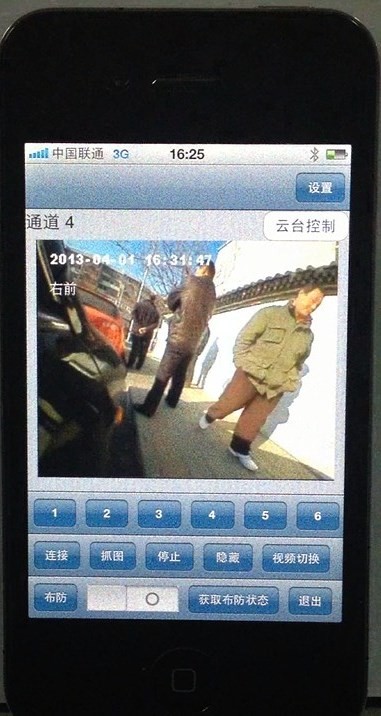

图1.1 手机远程看护轿车

• 实时路况查询—— 一键查询所在城市路况及所在位置周边路况

        实时路况查询可帮车主选择路况好的路线驾驶。车护通提供最方便、最安全的单键实时路况查询方式，按一下控制按钮向左方向键，立即显示所在城市总体路况信息（通过红、黄、绿分别指示道路“拥堵”、“车多”、“通畅”），接着自动显示轿车当前位置周边路况信息（下图给出了实拍的车上导航显示屏和后视镜显示屏上显示的周边路况信息效果）。哪里不堵，立即可见。选择路况好的线路驾驶，即使绕点路，心情也会舒畅。随着车辆行驶位置的变化，显示屏自动显示新区域的实时路况。用户结束路况查询，按一下控制按钮下方键即可。驾车时比用手机和平板电脑查询路况都方便和安全。更重要的是，路况信息是实时的，每3分钟自动刷新，比在家出门前查询的路况信息要准确得多。

        对于没有路况信息的城市，按实时路况查询方式操作，显示的为所在区域道路地图，可起到导航作用。

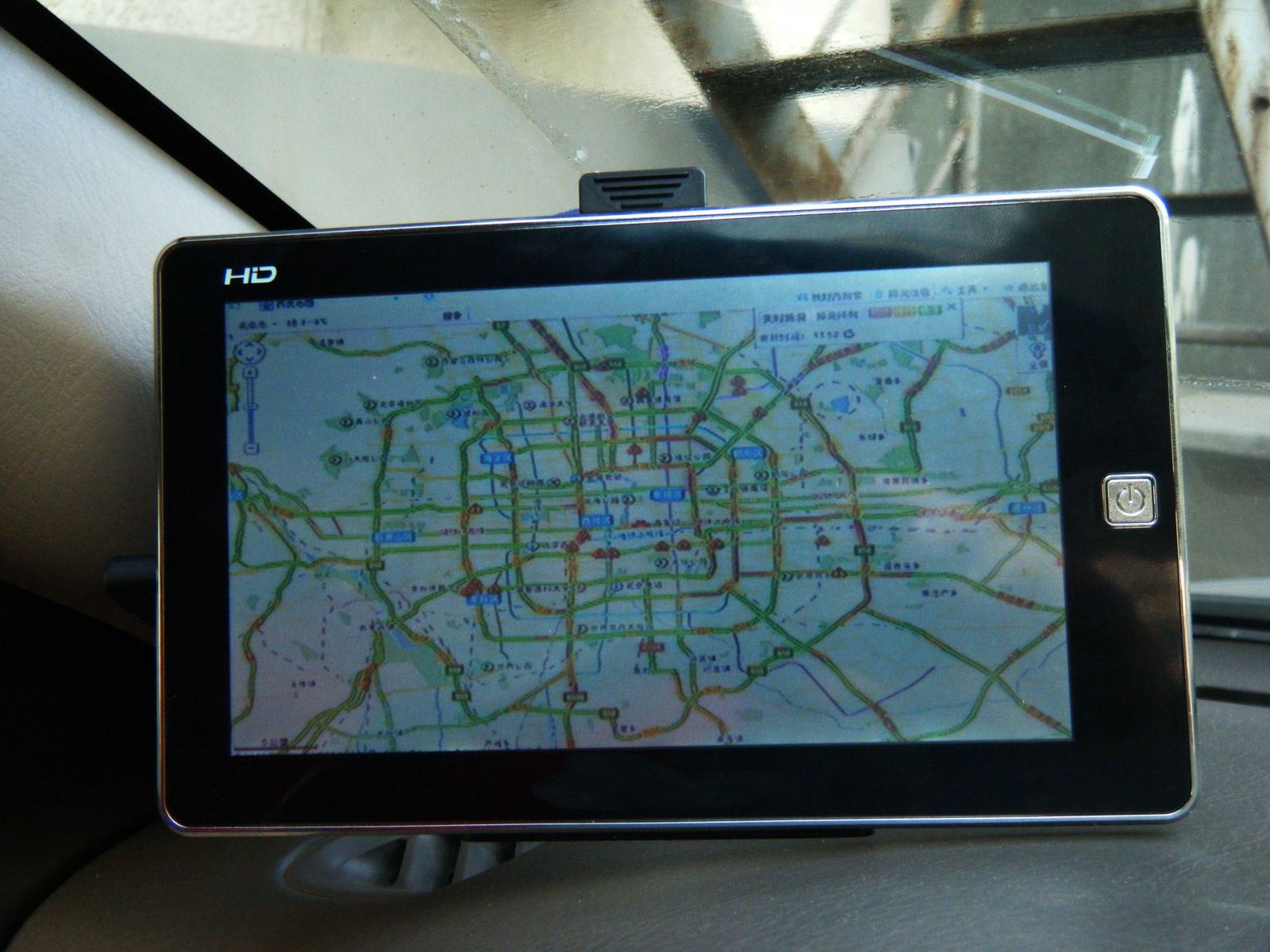

图1.2 导航显示屏显示北京市全城路况概览

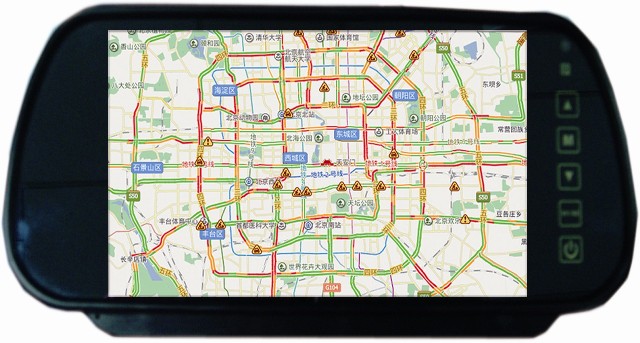

图1.3 后视镜显示屏显示北京市全城路况概览

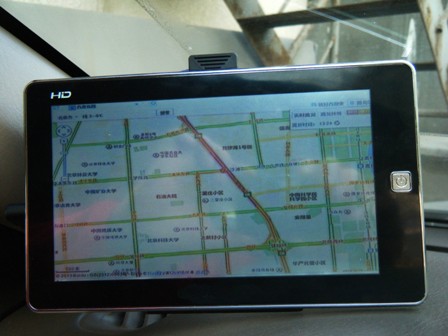

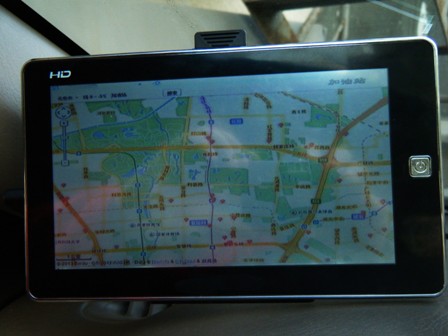

图1.4 导航显示屏显示轿车当前位置周边路况

•   每日新闻浏览—— 一键浏览每日国内外新闻

        每天开车出门前热车时或长时间等红绿灯时，可一键浏览国内外新闻，了解国内外发生的大事。车护通提供便捷的新闻浏览方式，按一下控制按钮向右方向键，立即在显示屏上播放当日新闻，并自动翻页，播放结束后自动回到摄像头实时画面模式。车主阅览速度与自动播放速度不吻合时，可手动按右方向键，一页一页地阅览。车主希望提前结束新闻阅览时，按一下控制按钮下方键即可。新闻一般情况下每日刷新4次（节假日期间刷新次数减少）。行驶过程中建议不要浏览新闻，以免影响驾驶安全。开车途中等红绿灯时浏览一下当日新闻，可以充分利用碎片时间，比用手机阅读新闻省事得多。

图1.5 导航显示屏一键启动当日新闻浏览

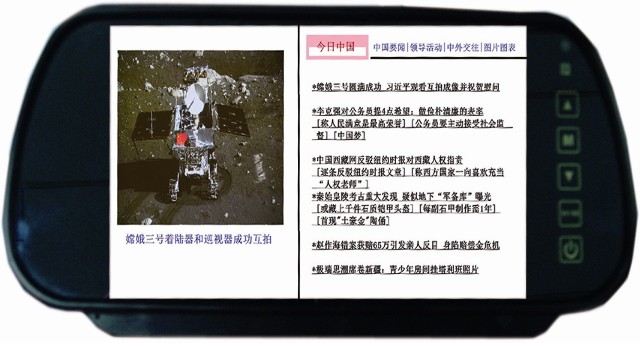

图1.6 后视镜显示屏一键启动当日新闻浏览

•    周边餐馆查询—— 一键查询周边餐馆位置

       开车到达陌生地区要找餐馆吃饭时，可一键查询周边餐馆位置，而且随着车辆行驶位置的变化，自动更新周边餐馆位置信息（参见下图晚餐时间实拍的显示屏指示的轿车当前位置附近餐馆分布情况）。在实时画面下（显示屏显示4个视频画面）先按一下控制按钮向右方向键启动浏览国内外新闻，再连续点击该键跳过新闻页面，直到屏幕出现“再点击右方向键即显示周边餐馆”的页面，此时再按一下控制按钮向右方向键，立即在显示屏上显示周边餐馆位置信息，并随车辆行驶更新。在该状态下，每点击一次右方向键，再扩大显示稍远一点的餐馆位置信息。若想结束查找餐馆，按一下控制按钮下方键即可。查找餐馆功能，可以给出详细的周边道路及单位位置信息，可用于查找要去的其它单位所在位置方位，随车行驶自动刷新，比用手机查找方便得多，而且不影响驾驶安全。

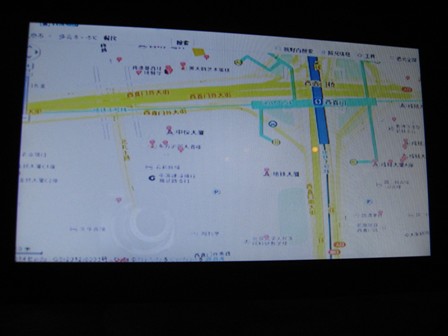

图1.7 导航显示屏显示周边餐馆分布情况

图1.8 后视镜显示屏显示周边餐馆分布情况（晚上拍摄）

• 周边加油站查询—— 一键查询周边加油站位置

        开车到达陌生地区需要加油时，可一键查询周边加油站位置，而且随着车辆行驶位置的变化，自动更新周边加油站位置信息（参见下图实拍的显示屏指示的轿车附近加油站位置分布）。在实时画面下（显示屏显示4个视频画面）先按一下控制按钮向右方向键启动浏览国内外新闻，再连续点击该键跳过新闻页面，直到屏幕出现“再点击右方向键即显示周边餐馆”的页面，此时再按一下控制按钮向右方向键，进入查找周边餐馆位置状态，再连续点击该键跳过餐馆查找页面，直到屏幕出现“再点击右方向键即显示周边加油站”的页面，此时再按一下控制按钮向右方向键，进入显示周边加油站位置分布的状态，并随车辆行驶更新。若想结束查找加油站状态，按一下控制按钮下方键即可。查找加油站功能，给出的是附近加油站位置概览，随车行驶自动刷新，比用手机显示的画面大，查询时不影响驾驶安全。

图1.9 导航显示屏显示周边加油站分布情况

• 电子导航——3D地图加上语音提示使新老司机行车不会迷路

        开车到达陌生地区办事，最大的困扰莫过于找路，新老司机都是如此。电子（卫星）导航，彻底为司机们免除了这种困扰。选配带导航功能的显示屏，可支持司机在不妨碍全景自动录像的情况下，启用电子导航功能。

       本系统中的导航显示屏，选用凯立德新版地图，用图文并茂的3D地图为司机导航。自动确定当前起始位置，支持手写输入目的地，操作非常方便。下图为实拍的导航画面。

       该导航显示屏在导航模式下，还支持一些娱乐功能，详见随机附带的说明书。

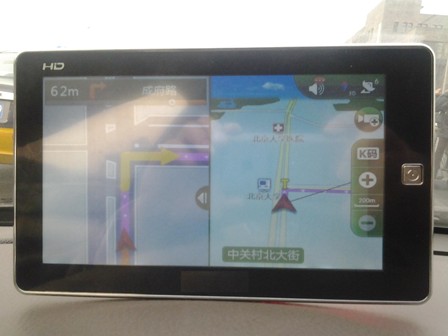

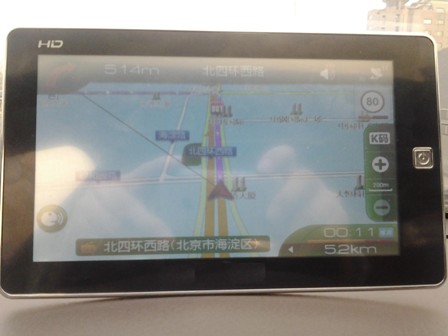

图1.11 导航显示屏显示的导航线路指示（实例1）

图1.12 导航显示屏显示的导航线路指示（实例2）

• 防劫持呼救—— 隐蔽遥控器一键呼救到110视频发送到亲属手机

        生命比什么都重要。劫财害命的事对驾驶豪华车的司机，尤其是女性司机，是需要加以防范的。车护通配备了呼救设施。万一您遭到劫持，可按下口袋中/包中的遥控器，自动发出呼救信号，车辆信息及周边画面立即发送到报警服务中心。中心服务人员立即替车主向当地110报警，并提供车主、车辆及当前位置信息，由警方组织追捕、营救。根据车主事前约定，视频画面还可发送到车主的亲属手机中，让亲人掌握事态的第一手资料，以便和警方一道采取冷静的营救措施。

        令广大车主们欣慰的是，一般来说歹徒如知道或发现您车上装了车护通，歹徒就不会把您作为目标了。即使歹徒在绑架过程中发现车上装备有呼救设施，歹徒中途放弃犯罪的可能性也是很大的，因为这个过程早在您按下遥控器时服务中心就开始录像了，一切尽在掌握之中。在确认无法逃脱的情形下，犯罪分子选择中止犯罪的可能性是最大的。

• 泊车视频协助——马路边上无须别人指挥可独立把车停进去

        通过安装在车身的多个大角度摄像头进行停车和驶离视频协助，车右前方盲区一览无遗，实现进出车位无盲区。对新老司机来说，都是好帮手。

• 行车全景记录——碰瓷和讹诈的克星

        通过安装在车身的多个大角度摄像头在行驶途中自动进行全景视频录像。遇到交通纠纷，在车上可立即回放事故经过，可轻松判定行车责任。不让别人把责任赖在您身上。下图为行驶途中录像实例视频截图。

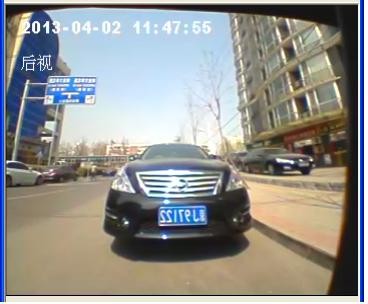

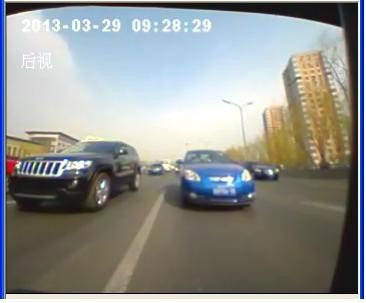

图1.13 行驶途中自动录像（实例1：后视）

图1.14 行驶途中自动录像（实例2：左后视）

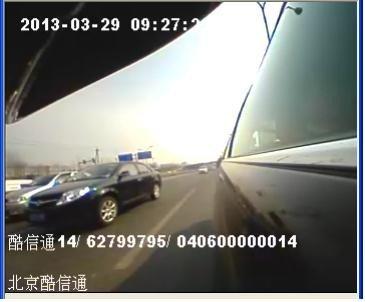

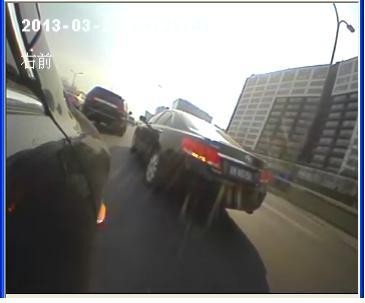

图1.15 行驶途中自动录像（实例3：右前视）

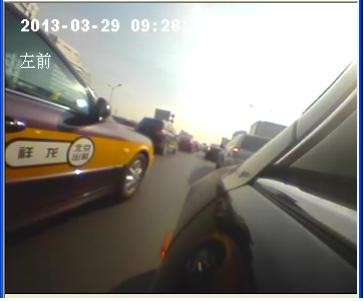

图1.16 行驶途中自动录像（实例4：左前视）

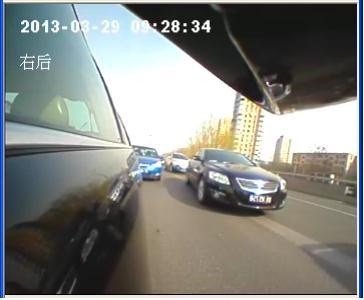

图1.17 行驶途中自动录像（实例5：右后视）

• 泊车防剐蹭录像——让毁损您爱车的人难以抵赖难以逃脱

        停车后，自动对爱车周围状况进行视频录像，对无意或有意的车辆剐蹭、恶意扎轮胎、砸玻璃偷盗等行为，将有证据向警方提供，可追索财产损失。另外，您也不用为车门上被别人开车门时磕出的小坑而苦恼，录像中就能显示是哪位所为，找到责任人说一下，至少可以得到个道歉，舒展一下自己的心情。特别有价值的是，摄像头的威慑力，让盗贼和恶意砸车之人不敢对您的爱车下手。下图为马路边停车后的录像实例视频截图。

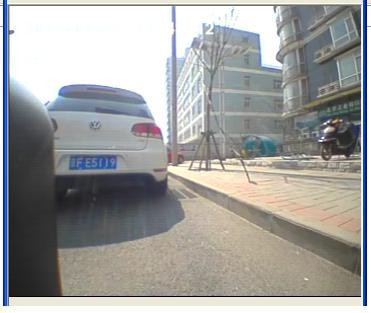

图1.18 车停马路边的自动录像（实例1：前视）

图1.19 车停马路边的自动录像（实例2：后视）

• 防盗窃财物及被盗车辆定位——抓贼能手

        当盗贼通过砸玻璃、撬门的方式进入车内偷盗物品或直接偷车时，智能看护系统自动向您手机发送报警视频；车辆被偷时，您可拨打车辆定位服务电话，可确定车辆当前位置。找回自己的爱车，比拿到保险公司折旧之后的80%赔偿要合算得多（这还是您买了盗抢险的情况下）。

系统主要组成

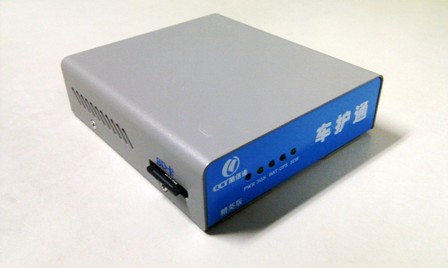

1、车护通主机

     车护通主机一般安装在轿车后备箱，吊装、座装、壁装均可。

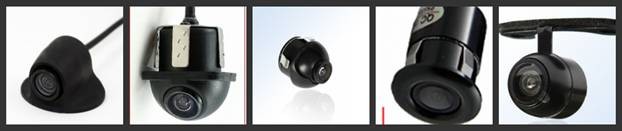

2、车载摄像头

        精英版和豪华版配备4个车载摄像头，至尊版配备6个车载摄像头（呼救型可选车内加1-2个），均为广角摄像头，打孔式和蝴蝶外挂式可选，也可定制红外摄像头，如下图所示，标配为第1种。

3、控制面板

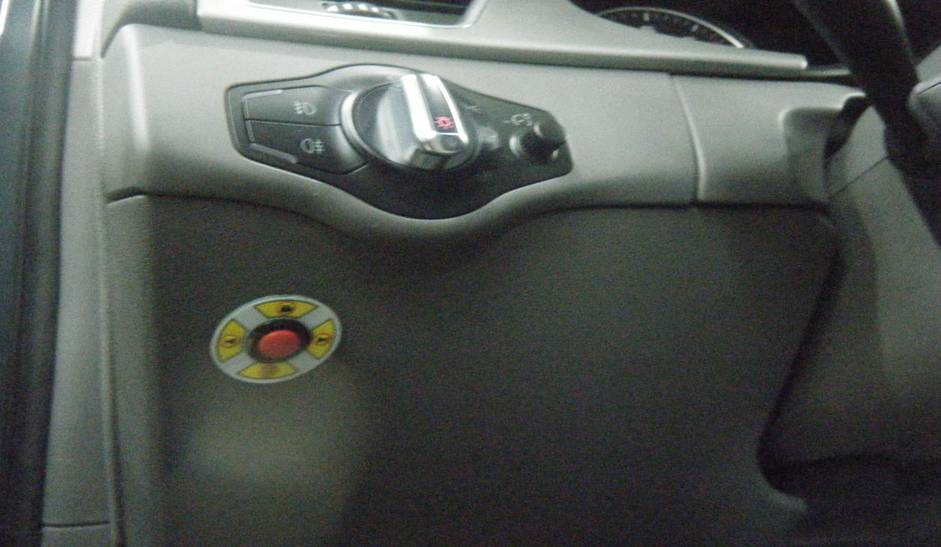

      控制面板打孔安装在驾驶室（手可以操作的地方），用于控制系统电源开关、切换视频、检索回放录像、查询实时路况及阅读每日新闻。

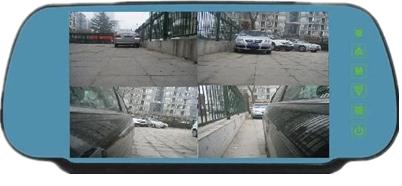

4、后视镜显示屏

      后视镜显示屏安装在车内后视镜位置，用于显示视频画面，实时路况和每日新闻。

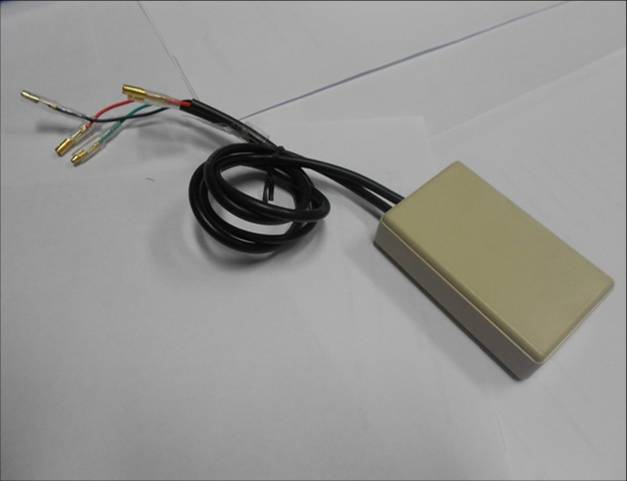

5、电源控制盒

     电源控制盒是用来控制供电系统的，行车时使用发动机发的电，停车熄火后自动切换到外加的锂电池供电。

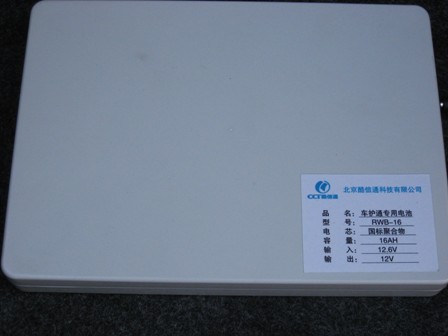

6、车护通专用电池

        车护通专用电池为锂电池，精英版标配为12AH（简易包装），豪华版标配为16AH；至尊版配备2块16AH；每块可在轿车熄火后供系统连续运行10个小时。功率更大的电池（运行15-72小时）需提前预订。

7、SD卡

       车护通配备高速SD卡用于录像，标配为16G，约能保存16个小时的录像，最大支持32G，精英版个别型号配备4G SD卡。

8、3G手机卡

      车护通豪华版和至尊版配备联通3G手机卡1张，内含50元话费（以当地运营商套餐为准），话费用完后用户自行充值。

9、手机远程监控软件

      车护通豪华版和至尊版提供手机远程监控软件，支持windows mobile、安卓、ippone等不通系统的3G智能手机。另外，还提供电脑远程监控软件。

系统主要参数

视频输入：精英版和豪华版4路视频输入；至尊版标配6路视频输入，专用视频总线接口。

摄像头角度：170°

视频压缩标准：H.264

传输帧率：每路视频每秒1-25帧（PAL制）可设置

分辨率：PAL：CIF（352×288）、D1 （704×576）

网络传输：3G网络传输，支持TD-SCDMA, CDMA2000,  WCDMA，兼容有线网络传输方式

输出码流：可在线连续调整，从20Kbps到3Mbps可设置

音频压缩标准：G.726、G.711，1路输入，1路输出(只有部分型号支持音频)

显示屏尺寸：标配7寸

本地存储：SD卡存储，标配16G，精英版个别型号4G，最大支持32G

电源：12V，3A

锂电池容量：精英版标配12AH；豪华版标配16AH；至尊版标配2块16AH

外部尺寸：精英版：132 x 118 x 36；豪华版：134 x 197 x 35；至尊版：251 x 151 x 44

工作温度：-5~55℃  存储温度：-10℃~60℃

工作湿度：0~90%RHd
